磁滞式电缆卷筒的结构是怎样的？

发布日期：2026-03-23 作者：点击：

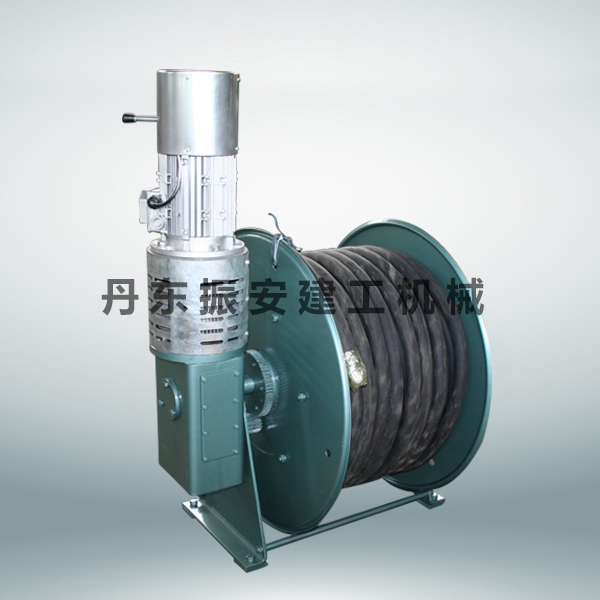

磁滞式电缆卷筒结构紧凑、集成度高，整体可分为两大核心模块——主机驱动部分和容缆存储部分，各模块分工明确、协同工作，确保电缆收放平稳有序，适配大型移动设备的作业需求，具体结构拆解如下：
一、主机驱动部分（核心动力与控制单元）

主机部分是卷筒的“动力核心”，整合了动力输出、减速增矩、信号传输三大功能，整体为一体化设计，便于安装和后期维护，主要包含三个关键部件：

1. 动力头：作为动力来源，核心由电动机、磁滞联轴器、行星齿轮箱组成。电动机始终向收缆方向提供持续动力；磁滞联轴器是核心控制部件，通过磁耦合特性调节输出力矩，保障电缆收放时的张紧度，同时实现自制动功能；行星齿轮箱负责减速增矩，将电动机的高速小力矩转化为卷盘所需的低速大力矩，可根据负载大小，选用单个或多个动力头并联驱动。

2. 圆锥减速箱：与动力头联动，进一步放大输出力矩，调节卷盘转速，确保电缆收放速度与设备行走速度匹配，避免电缆拉伸或松脱。

3. 集电滑环箱：关键的信号与电力传输部件，用于解决卷筒旋转过程中线路缠绕的问题，可稳定传输电力和控制信号，保障设备在移动作业时，电缆始终能持续供电、信号畅通，是卷筒正常运行的重要保障。
二、容缆存储部分（电缆承载单元）

容缆部分即电缆卷盘，核心作用是承载和收纳电缆，其结构设计根据电缆规格、容量进行适配，主要分为两种类型：

1. 缠绕方式：分为单排缠绕和多排缠绕，单排缠绕适用于电缆直径较大、长度较短的场景，收放更平稳；多排缠绕适用于电缆长度较长、容量较大的场景，可有效节省安装空间。

2. 结构形式：根据卷盘直径区分，直径≤2.2m的卷盘为整体式结构，刚性强、安装便捷，无需现场组装；直径＞2.2m的卷盘为两半拼接式结构，便于运输和现场安装，组装后可满足大型容缆需求。
此外，部分大型卷筒会配套设置防护外罩，用于保护内部动力部件和电缆，防止灰尘、杂物侵入，延长设备使用寿命；同时会预留调节接口，方便后期调整磁滞联轴器参数，适配不同工况需求。
