门机型磁滞式链传动电缆卷筒

您的当前位置: 首 页 >> 产品中心 >> 磁耦合式电缆卷筒

门机型磁滞式链传动电缆卷筒

  • 所属分类:磁耦合式电缆卷筒

  • 点击次数:
  • 发布日期:2018/01/29
  • 在线询价
详细介绍

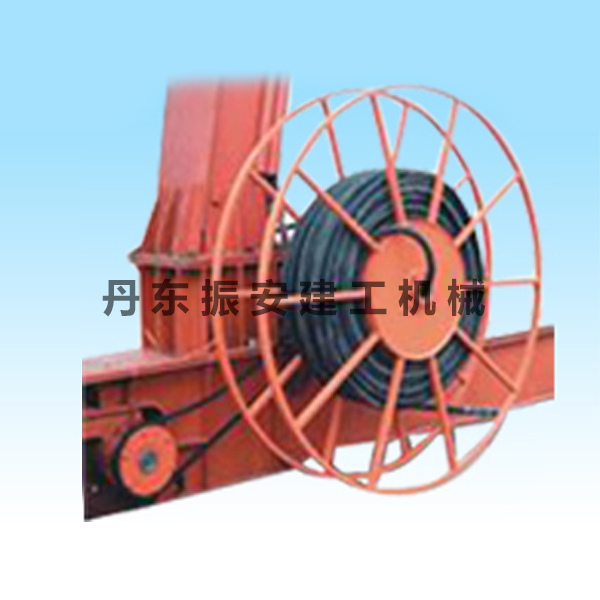

门机型磁滞式链传动电缆卷筒

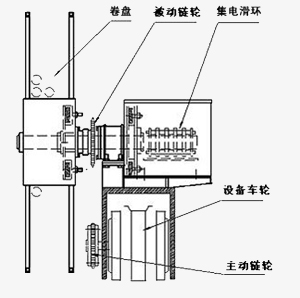

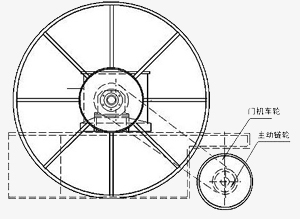

1、 结构图


2、结构形式及传动方式:

结构形式:卷筒由主动链轮、传动链条、被动链轮、永磁耦合顺、单向离合器、滑环、卷盘及安装支架组成。

传动方式:设备传动轴→主动链轮→被动链轮→磁滞耦合器→卷盘


3、工作原理:

卷筒不配电动机,通过链传动,将设备传动轴、车轮或减速器输出轴转距引至永磁耦合器。永磁耦合器主要由与被动链轮相连的主动盘(永磁)和与卷盘相连的被动盘及单向离合装置组成,恒转矩输出,超载打滑,力距可调。


4、卷筒特性:

 卷筒无电动机及电气控制,打滑转距准确、稳定、可调,卷取长度较大时可加装往复丝杆排缆器。因无法自动换向,所以只适用于端部出线的使用工况。


5、卷筒安装方式:

  CZQ 平车型磁耦合式电缆卷筒多为吊装,门机型磁耦合式电缆卷筒多为悬臂以保证车辆载物功能。

适用范围:各种电动平车、过跨车、台车等搬运车辆及小型门机

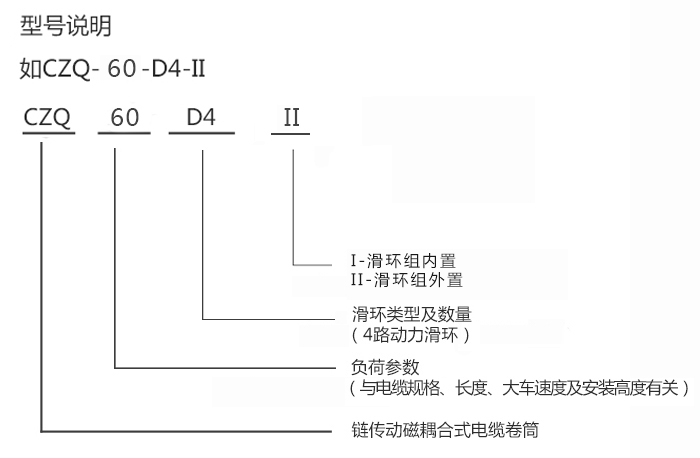

7、型号说明:



8、设计参数:

①电缆规格(电缆截面、芯数、外径)

②电缆长度

③车轮直径(计算传动比)

④车轴直径(配主动链轮)

⑤电缆锚位及卷盘旋向。
