磁滞式电缆卷筒的电气控制调节方法是什么？

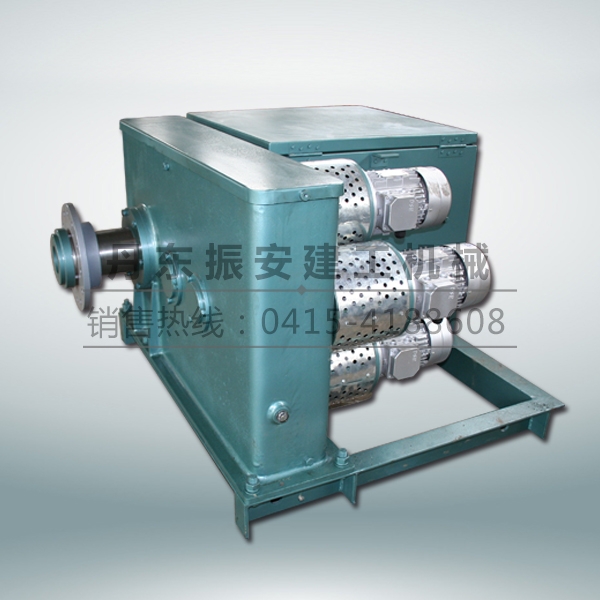

磁滞式电缆卷筒的电气控制调节，仅适用于带励磁线圈的电磁式磁滞联轴器（永磁型无法实现），核心是通过调控励磁电流改变耦合磁场强度，实现力矩无级、动态调节，保障电缆收放与设备运行同步，适配各类复杂工况，具体方法如下：

其核心原理为：额定区间内，励磁线圈通入的直流励磁电流与联轴器输出力矩呈近似线性正相关，电流越大，磁场强度越高，传递的力矩越大，反之则力矩减小。调节过程无机械接触，可实现无级调控，无需停机拆解，适配自动化作业需求。

实现调节需配套基础电气硬件，主要包括励磁电源单元（提供24V、36V等稳定可调直流电源）、调节执行器件（电位器、PLC模拟量模块、专用磁滞控制器等）、信号采集部件（张力传感器、行走编码器等）及保护器件（熔断器、过流模块等），构成完整控制回路。

常见电气控制调节方式分为两类。一是手动开环调节，基础且低成本，通过面板电位器、旋钮或触摸屏手动设定参数，将模拟量信号传输给励磁电源，输出对应直流电流。操作人员根据电缆收放状态微调电流，确保收缆不松弛、放缆不过度拉伸，适用于工况稳定、行走速度变化小的设备，缺点是无法自动适配工况波动。

二是自动随动闭环调节，为工业主流方案，适配长距离、速度多变的重型机械。通过信号采集部件获取电缆张力、设备行走速度等数据，反馈至PLC或专用控制器，自动调节励磁电流：设备高速行走时增大力矩，低速时减小力矩，实现力矩随工况动态补偿。部分系统还可与设备正反车控制系统联动，同步调控卷筒转速与力矩，避免电缆拉伸或松脱。

现场调试需注意：先空载设定基准电流，再加载试车微调；确保保护器件正常工作，防止线圈过载短路；定期检查信号采集部件灵敏度，避免反馈偏差。该调节方式响应快、可远程控制，能融入整机自动化系统，有效提升设备运行稳定性与电缆使用寿命。
