电缆卷筒设计时需要考虑的一些因素

发布日期：2022-11-16 作者：振安点击：

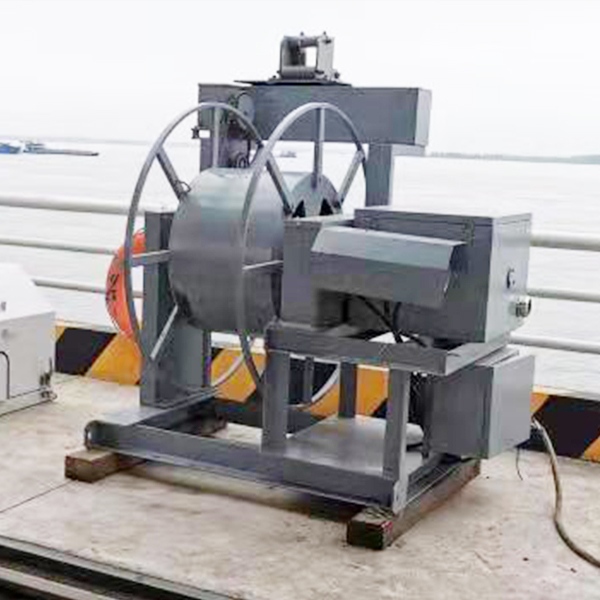

卷筒设计参数
　　电缆卷筒的技术难点是要保证卷绕速度与设备移动速度的同步，同时还要保证卷绕过程中电缆所受拉力适中。因此，电缆卷筒设计时应综合考虑以下因素：
1、电缆规格及种类：
　　电缆截面积从1.0~240mm2，电缆外径直接影响卷盘的轴向尺寸及动力需求。电缆截面超过35 mm2时不应选择非电动式卷筒（配重式可放宽至50 mm2），扁电缆只能选用轴向单排的卷盘。电缆应选择YCW型（动力电缆）和CEFR型（控制信号电缆）等，较柔软且有一定的抗拉强度。电缆的外径和单重力求准确。
2、卷绕长度：
　　影响卷盘的径向尺寸及动力需求，长度越长，对动力要求越高。非电动式电缆卷筒难以完成大行程的卷绕。地面电源锚位也直接影响电缆卷筒的选型，常见的电源锚位有端部供电和中点供电两种。中点供电不能选择非电动磁耦合式（JQC系列）。
3、设备移动速度
　　影响电动式电缆卷筒的电动机功率和传动比。当设备移动速度超过60米/分时，应选择变频控制式（BP系列）。
4、装机高度
　　影响电动式电缆卷筒的电动机功率，安装高度越高，对动力需求越大。安装时不能超过设计要求。
　　以上4个参数是电缆卷筒设计选型的依据，应综合考虑，还应电缆卷筒的结构与布置方式，以满足实际工况需求。
