磁滞式垂直电缆卷筒

您的当前位置: 首 页 >> 产品中心 >> 磁滞式垂直电缆卷筒

磁滞式垂直电缆卷筒

  • 所属分类:磁滞式垂直电缆卷筒

  • 点击次数:
  • 发布日期:2018/01/29
  • 在线询价
详细介绍

磁滞式垂直电缆卷筒

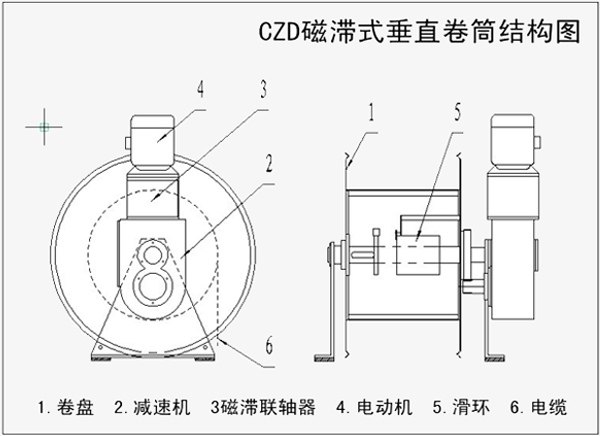

1、 结构图



2、 结构形式及传动方式:

结构形式:电动机、磁滞联轴器、齿轮减速箱、滑环组及卷盘和支架组成。

传动方式:电动机→磁滞联轴器→减速器→卷筒


3、 工作原理:

磁滞联轴器是卷筒的调速机构,由与电动机相连的主动盘(永磁)和与齿轮减速机连的被动盘(永磁)及单向离合器组成,利用永磁材料的矫顽力传导力矩。

当电动机带动主动盘高速旋转时,磁化感应对面的被动盘旋转,恒转矩输出,超载打滑。通过调整磁滞联轴器主、被动磁盘间距,可调卷筒整卷取力矩即电缆拉力。


4、控制方式及卷筒工作全过程:

向上收缆时卷筒电机得电,向下放缆及停止时卷筒电机失电


5、卷筒特性:

卷筒配电动机、磁滞联轴器和齿轮减速,将磁滞调速技术用于垂直卷取的应用工况,与磁耦合调速相比,非接触,无噪声,打滑转距准确、稳定,可调,并且选用贵金属精密导电滑环,使数据传输更加稳定可靠,免维护,体积小巧。


6、卷筒安装方式:

卷筒固定安装在移动设备上部,垂直向上卷取。


7、适用范围:多用于垂直方向收卷电缆的使用工况,如桥门机的电动吊钩、液压夹钳、坝机门机的液压抓梁等。

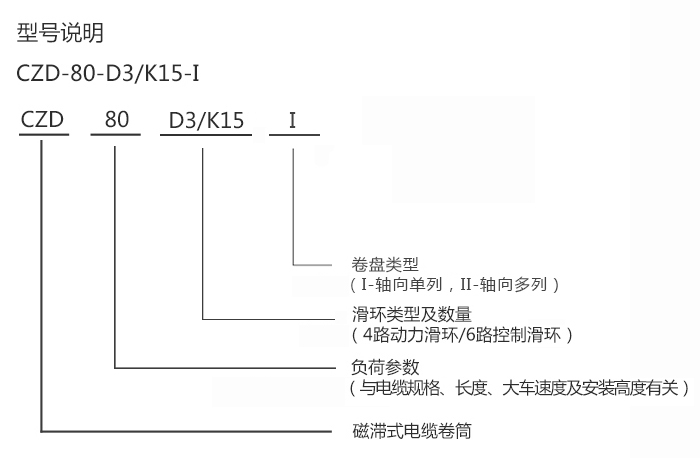

8、型号说明:

磁滞式垂直电缆卷筒

9、设计参数:

①电缆规格(提供电缆截面、芯数、外径及重量,特别是电缆单位重量必须准确)

②最大扬程或电缆的最长悬垂长度:

③起升速度;

④电缆下线位置即卷盘收缆方向。

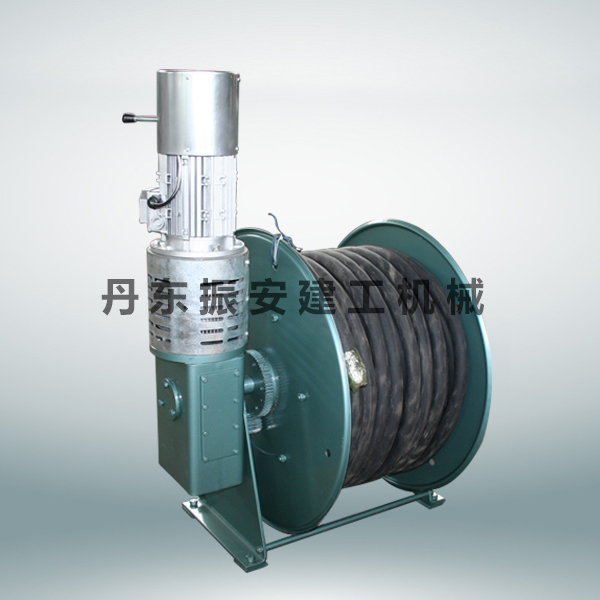

磁滞式垂直电缆卷筒
