弹力式卷筒



1、结构形式:

由弹簧盒、滑环组、卷盘和安装支架等组成


2、工作原理:

与钢卷尺的工作原理相同,利用弹簧涡卷时蓄积的能量为动力源,变转矩输出。

当设备向远处移动时,在电缆的拖曳下,卷筒被动旋释放电缆同时上紧卷簧而蓄能;当设备向近处移动时,电缆松弛,卷簧放能驱动卷筒主动收缆。

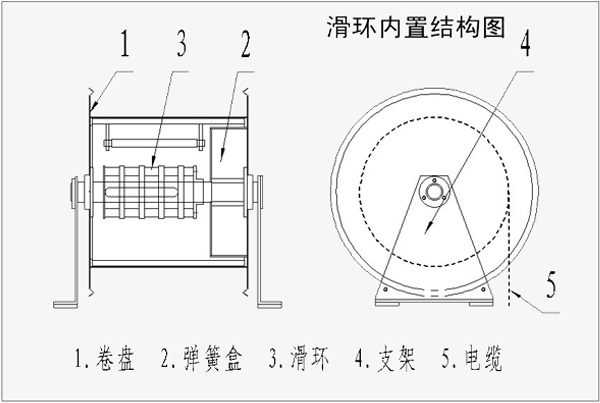

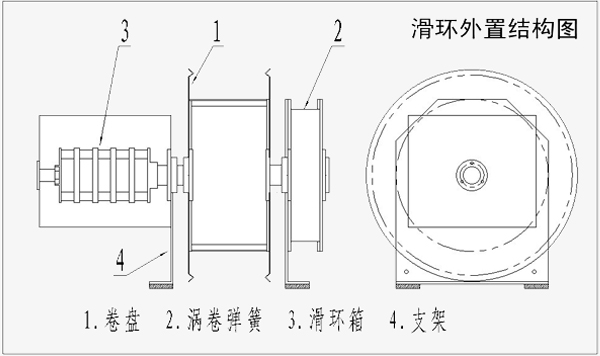

3、卷筒结构:




弹簧电缆卷筒可要以根据空间要求而选择弹簧盒及滑环组内置(体积小、节省空间)和外置(更换维护方便)


4、卷筒特性:

结构简单,安装方便,但弹簧寿命有限,不适用于频繁使用的工况。


5、安装工作方式 :

①TA系列:垂直向上固定卷取(卷筒固定,垂直方向收放电缆);

②TB系列:车载水平移动卷取(卷筒移动,水平方向收放电缆);

③TF系列:固定水平悬空卷取(卷筒固定,水平方向悬空收放电缆)


6、适用范围:

适用于小规格电缆、短行程、端部或中部供电、水平、垂直或悬空卷取的使用工况,可车载水平移动卷取、垂直向上卷取及悬空卷取。通过齿轮增速或卷簧串联可增加卷取长度,也可根据需要,配力矩调整装置,无级调整卷取力矩。如电动平板车、电磁吸盘、液压抓粱、锻压机的换辊小车、钢包车的氩汽管、舞台灯光设备等。

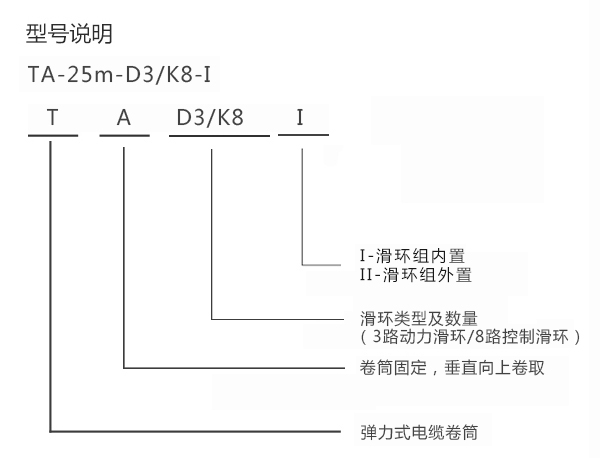

7、型号说明


8、设计参数:

①电缆规格(提供电缆截面、芯数、外径及重量,特别是电缆单位重量必须准确)

②最大扬程(行程)或电缆长度:

③电缆下线位置或卷取方向。
