力矩式电缆卷筒的选型计算需要考虑哪些因素？

力矩式电缆卷筒的选型计算需要考虑哪些因素？

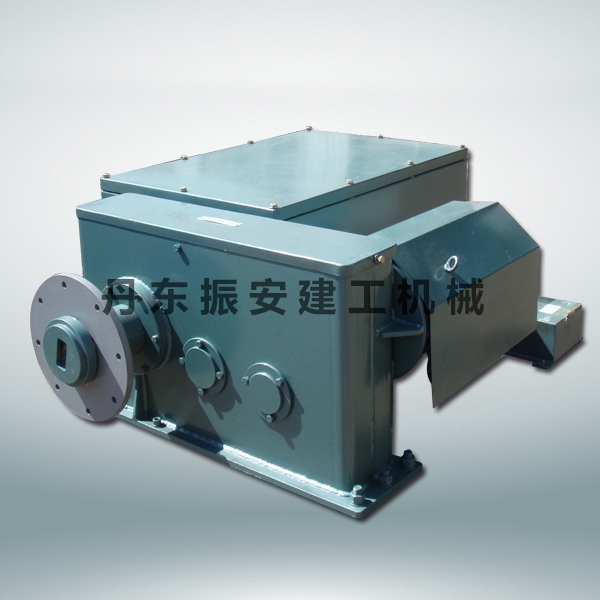

力矩式电缆卷筒的选型计算，核心是实现“电缆安全收放、设备匹配适配、工况稳定运行”，需围绕电缆参数、设备工况、机械电气匹配、环境条件四大核心维度展开，各因素相互关联，直接决定选型准确性与设备使用寿命。

首先是设备基础工况参数，这是选型计算的前提。需明确设备额定行走速度，以此校核卷筒卷绕线速度，确保与设备运行同步，避免张力失控或电机过载，力矩式卷筒更适配中低速轨行设备。其次是设备Z大运行行程，这是计算容缆长度的核心，容缆总长度需大于Z大行程，并预留10%~15%安全余量，应对安装偏差与电缆热胀冷缩。同时需确定安装方式（卧式、立式、悬臂），影响支架结构、减速机受力及电机散热布局。

其次是电缆核心参数，直接决定张力与卷筒结构设计。需明确电缆型号、截面（常用10~185mm²）及单位长度重量，这是计算电缆张力、卷筒转矩的关键依据，需采用厂家实测值，不可估算。电缆外径与Z小允许弯曲半径，决定卷筒筒体直径（需大于弯曲半径）、卷盘宽度，避免电缆弯曲过度受损。此外，电缆类型（动力缆、控制缆或复合缆），决定导电滑环的回路数与电流容量。

再者是机械与电气匹配参数，核心是转矩、减速比的计算匹配。需根据电缆自重、运行工况计算所需张力，结合卷筒平均卷绕直径，通过公式算出卷筒输出转矩，再匹配力矩电机额定转矩与减速机减速比，同时校核减速机效率（齿轮传动一般0.85~0.9），确保动力足够且不浪费。电气方面，需匹配现场供电电压（380V、660V等），明确是否传输控制信号，确定滑环规格与防护等级。

最后是环境与安全因素。环境温度（高温、低温）决定电机绝缘等级与散热设计；粉尘、潮湿、腐蚀等环境，需确定设备防护等级（常规IP54/IP55，恶劣环境IP65）及防腐材质。安全方面，需考虑限位保护（满缆、空缆限位）、电机过热保护，同时结合设备启停频率、爬坡工况，调整工况系数（1.2~2.0），确保选型适配各类复杂工况，避免电缆拉断、乱缆等故障，保障长期稳定运行。
