力矩式电缆卷筒的选型步骤是什么？

力矩式电缆卷筒的选型步骤是什么？

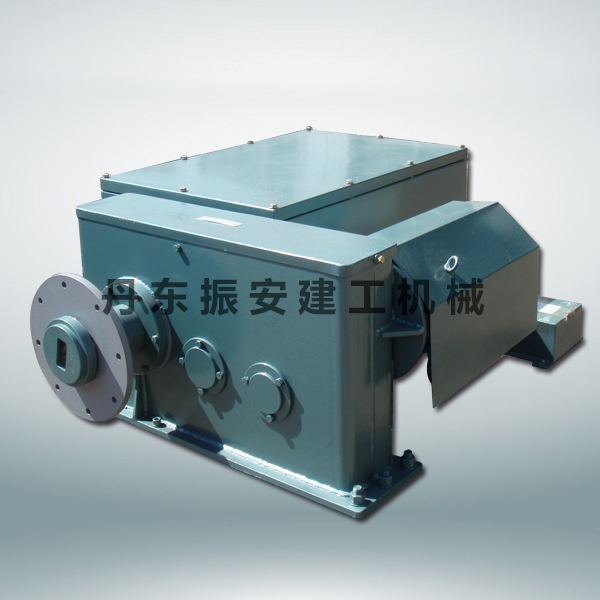

力矩式电缆卷筒的选型需遵循 “参数量化→工况匹配→方案筛选→验证优化” 的科学流程，避免盲目选型导致设备适配性差、运行故障频发。以下是 6 个核心步骤，兼顾实操性与系统性，适用于各类工业场景：
一、明确核心需求与基础参数采集

选型的首要前提是准确梳理使用需求与基础数据。需明确设备应用场景（如港口起重机、自动化生产线）、电缆类型（动力 / 控制 / 光纤）、电缆核心参数（直径、单位长度重量、总卷绕长度、允许Z大张力、Z小弯曲半径），以及移动设备的运行速度、启停频率、运行行程、安装空间尺寸（长 × 宽 × 高）。同时记录工作环境条件，包括温度、湿度、粉尘 / 腐蚀情况、是否户外作业等，为后续选型提供数据支撑。
二、负载力矩与卷绕参数计算

这是选型的核心量化环节，需通过计算确定卷筒与电机的关键指标：

计算Z大卷绕直径：D_max = 卷筒初始直径 + 2× 卷绕层数 × 电缆直径，确保卷筒能容纳全部电缆且不挤压；

核算总负载力矩：M_total = 重力阻力矩（电缆总重量 ×D_max/2）+ 摩擦阻力矩（总力矩的 5%-15%）+ 加速力矩（频繁启停时需计算，J×α，J 为转动惯量，α 为角加速度）；
确定电机力矩要求：额定力矩≥1.2×M_total（预留 20% 安全冗余），堵转力矩≥1.5×M_total，避免过载烧毁。
三、匹配卷筒结构与安装形式

根据安装空间与设备布局，确定卷筒的结构类型：

结构形式：空间狭小场景选一体化力矩减速电机（电机 + 减速机集成），重载或需灵活调速场景选分离式电机 + 减速机组合；

安装方式：按现场布局选择卧式或立式安装，确保电机与卷筒同轴度偏差≤0.1mm，减少运行振动；

辅助部件适配：集电滑环需匹配电缆传输的电力 / 信号类型，限位装置需按Z大卷绕长度设定行程，避免电缆溢出或过度拉伸。
四、筛选力矩电机类型

结合负载特性、控制需求与环境条件，选择合适的电机类型：

通用重载场景（港口、矿山）：选三相交流力矩电机，皮实耐造、维护简单，适配恶劣环境；

精密控制场景（自动化生产线、光纤电缆）：选直流力矩电机，张力控制准确，波动≤±5%；

大型节能场景（卷绕长度≥300m）：选永磁同步力矩电机，能效比≥95%，降低长期能耗；

小型紧凑场景（移动工具车）：选力矩减速电机，结构紧凑、安装便捷。
五、环境适配与安全配置确认

针对工作环境优化选型，强化设备可靠性与安全性：

恶劣环境适配：高温≥40℃选带散热装置的封闭型电机，潮湿 / RH≥80% 选 IP54 + 防护等级、无电刷设计，多尘 / 腐蚀环境加装防尘罩、采用防腐涂层；

安全装置配置：需要配备过载、短路、限位保护，易燃易爆场景选防爆型，户外场景增加防雨防晒设计；

兼容性检查：确保电机电压与现场供电匹配，控制信号与设备系统兼容，避免接口不匹配。
六、成本评估与试运转验证

成本平衡：综合初期采购成本（交流电机＜永磁同步电机）、长期能耗（永磁同步电机节能 10%-15%）、运维成本（直流电机需定期换电刷），选择性价比较优方案；

试运转验证：选型后进行空载与负载试运转，检测电缆收放速度与设备同步性、张力波动范围、电机温升、运行噪音等指标，若不达标则调整电机参数或结构设计，直至满足工况要求。

通过以上步骤，可实现力矩式电缆卷筒的准确选型，确保设备与工况高度适配，保障长期稳定运行。
