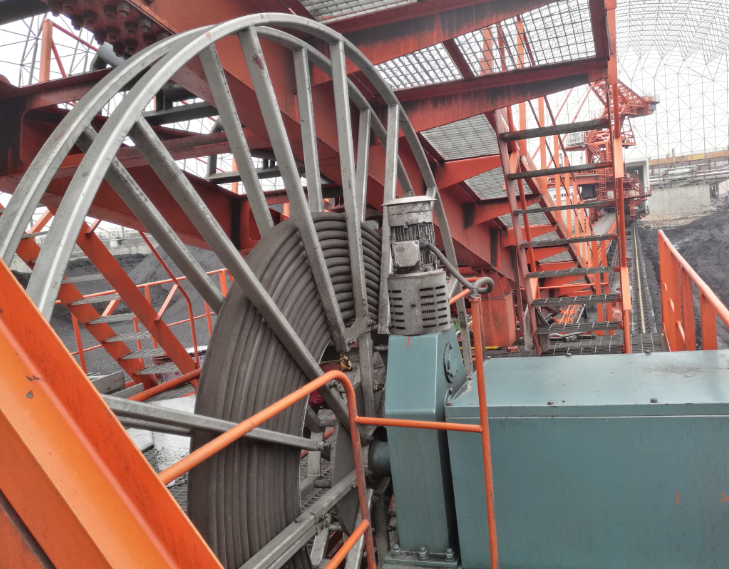

电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。
电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。
卷筒设计的基本原则
在右面的图表中,弹簧卷筒“水平放线”和“垂直放线”的两种应用方式都有表示。 横向电缆安装:
- 可以向1或2个方向出线。
- 电缆在连续平面上拖拽或用间隔小于1m的支撑将电缆撑离地面。 -安装高度从电缆拖拽平面到卷筒中心不超过1m。
- 不考虑电缆转向
- 运行速度为: 10米/分钟--60米/分钟
-最大加速度可达0.3 m/s2
垂直电缆安装:
- 卷筒安装在顶端
- 电缆出现方向垂直向下
-运行速度为: 10米/分钟--40米/分钟
-最大加速度可达0.3 m/s2
-自由下垂的电缆长度L0不考虑。
【卷筒电缆】产品特点
(1)高柔性—聚氨酯电缆采用多股精绞无氧铜丝做导体保证了线身的柔软性;
(2)耐弯曲—优化成缆节距+特殊结构设计+精心选材,适用于高频弯曲场合不断芯;
(3)使用方便—芯线绝缘颜色可依据客户要求订制;
(4)抗电子干扰—聚氨酯电缆整体镀锡铜丝编织屏蔽密度85%以上,有效的抵抗了外部高频电磁干扰;
(5)抗拉—柔性包裹材料-无纺布包裹线身+抗拉丝填充,在电缆来回弯曲运动是有效的起到缓冲作用;
(6)耐磨、耐油、抗老化—特种柔性聚氨酯护套料(颜色可由客户选定)有效保证了聚氨酯电缆弯曲寿命600万次以上护套不破裂。
